采集器的使用说明   返回

视频下载： 采集器的使用

参考：采集器的常见问题汇总

1. 采集器基本功能介绍   返回

通过使用采集器扫描外箱的物流码，可以高效的对物流码进行记录和信息关联。扫描后的条码会以文本文件的形式保存在采集器中，扫描之后还需要将采集器中的文件通过采集器联机上传功能上传到Web网页系统中。

采集器的主要使用到的功能描述如下：

1. 系统设置---时钟设置：设置时间。
2. 系统设置---程序管理：有时候采集器升级后，进不去UFC exe扫描程序，需要进入这里点击下OK激活下。
3. 系统设置---声音设置：设置声音的开关。
4. 系统设置---屏幕设置：设置屏幕显示。
5. 系统设置---电源设置：可以设置自动关机休眠时间。
6. 系统设置---启动RPC：启动RPC服务。
7. UFC exe：进入UFC exe扫描程序，可以进行入库、出库、退货的扫描。
8. 文件管理---格式化磁盘：程序损坏，需要重新升级，可以先格式化采集器磁盘后再去升级程序。
9. 识别条码：测试采集器能否扫描条码。

2. 启动RPC服务   返回

所有的上传数据，更新采集器的扫描程序等操作都需要用到启动RPC服务。

方法一：在电脑和采集器上连接好USB线或者COM线，采集器开机，进入系统设置后，8启动RPC服务(通讯端口要选USB(uEasyFile)或COM1(uEasyFile))，按OK键，一定要看到“uEasyFile Server已启动”的字样。

方法二：在电脑和采集器上连接好USB线或者COM线，采集器开机，进入“UFC exe”运行程序后，4数据传输，(通讯端口要选USB(uEasyFile)或COM1(uEasyFile))，按OK键，一定要看到“uEasyFile Server已启动”的字样。

3. 开机，进入UFC exe扫描程序   返回

入库、出库、退货的物流码扫描都是通过UFC exe扫描程序这里面的功能进行操作的。

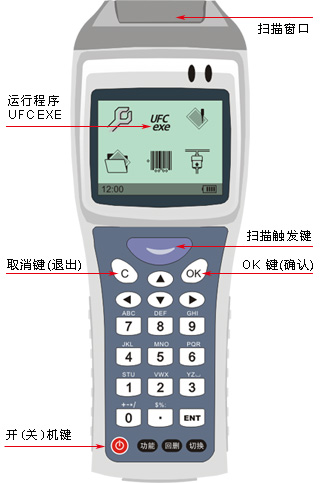

1. 开机键在采集器键盘的最下面一排，从左往右数第一个键，红色。长按3秒钟即可开机(再长按3秒钟即可关机)。
2. 开机后会进入采集器主界面，可以看到六个图标，分别是：系统设置、UFCexe运行程序、系统信息、文件管理、识别条码、下载程序。
3. 采集器上的扫描程序是第一排的第2个图标，即“UFC exe”图标，使用采集器键盘上的“箭头”按键，可移动到该位置，按键盘上的“OK”键即可进入。
4. 进入后，会出现“用户登录”界面，输入密码123，即可进入扫描程序。共有5个功能，包括入库登记、出库登记、退货登记、数据传输、参数设置。

参考1：为什么我的采集器进入不了第一排第2个图标的“UFC exe”扫描程序？
　　参考2：进入采集器的扫描程序后提示输入注册码，从哪里可获得注册码？
　　参考3：如何更新升级采集器的扫描程序？
　　参考4：采集器怎样启动RPC服务？
　　参考5：采集器扫描程序的密码是多少？
　　参考6：采集器键盘上的哪个按键是“扫描键”？
　　参考7：采集器键盘上的哪个按键是“功能键”？
　　参考8：扫描后条码数据是如何保存的？
　　参考9：为什么我按了扫描键，采集器没有任何反应，没有出现红色的激光线？
　　参考10：我已经扫描完了一批产品，想扫另一批不同的产品，如何切换？

3.1 到货 - 入库登记

入库扫描和入库登记是同义词。入库登记是在到货时，记录“某经销商什么时候收到了什么产品”，在入库前扫描。

1. 进入扫描程序(“UFC exe”)之后，会看到5个功能选项，选择第一个选项“入库登记”，按“OK”键进入。
   参考1：为什么我的采集器扫描程序中没有“入库登记”的选项？
   参考2：入库登记里面的“单号”，“产品”分别输入什么？
2. 可以看到一些输入框：
   • 数量 - 不可输入，仅显示作为参考。每次进入扫描界面时，数量会清零，代表当次扫描的条码数。
   • 总数 - 不可输入，仅显示作为参考。重新进入扫描界面时，数量保留，代表当天扫描的条码总数。第二天再进入扫描程序时，该数量会复位为0。
   • 单号 - 经销商的入库单号，为古井装运单的后8位数字。
   • 扫描 - 上面3个步骤就绪以后，按“功能键”或按向下方向键，光标会自动移动到“扫描”一栏，按采集器键盘上的紫色“扫描键”，就可开始数据扫描。
3. 总结：只要输入单号，然后按“功能键”或按向下方向键，光标移动至扫描的位置，最后按“扫描键”进行扫描即可完成本操作。

3.2 发货 - 出库登记

出库扫描和出库登记是同义词。出库登记用于记录“经销商在什么时候将什么产品发给了哪个下级零售商或者批发商”，出库扫描用于更精确地定位下级零售商或者批发商是否发生了窜货行为，当古井厂商认为某一经销商发生窜货时，该经销商可以对自己的下一级进行追查和进行无罪开脱。

1. 进入扫描程序(“UFC exe”)之后，会看到5个功能选项，选择第二个选项“出库登记”，按“OK”键进入。
   参考：出库登记里面的“客户”，“单数”，“单号”，“产品”分别输入什么？
2. 可以看到一些输入框：
   • 数量 - 不可输入，仅显示作为参考。每次进入扫描界面时，数量会清零，代表当次扫描的条码数。
   • 总数 - 不可输入，仅显示作为参考。重新进入扫描界面时，数量保留，代表当天扫描的条码总数。第二天再进入扫描程序时，该数量会复位为0。
   • 客户 - 客户即为经销商的下一级零售商或者批发商，这里需要输入客户代码， 客户代码即为Web网页系统中客户管理中的客户代码，由经销商自行定义，不能重复，建议4-6位数字。
     参考：客户管理
   • 单数 - “单数”是指这一批次要出库扫描的数量，到数量后，采集器会自动提示，完成这一单的扫描。
   • 单号 - 经销商的出库单号。
   • 扫描 - 上面5个步骤就绪以后，按“功能键”，光标会自动移动到“扫描”一栏， 按采集器键盘上的紫色“扫描键”，就可开始数据扫描。
3. 总结：只要输入客户、单数、单号，然后按“功能键”，光标移动至扫描的位置，最后按“扫描键”进行扫描即可完成本操作。

3.3 退货 - 退货登记

退货登记，用于从下级的零售商或批发商发货后又退回来的物流码的扫描。请及时扫描并上传。

1. 进入扫描程序(“UFC exe”)之后，会看到5个功能选项，选择第三个选项“退货登记”，按“OK”键进入。
   参考：退货登记怎么操作？
2. 可以看到一些输入框：
   • 数量 - 不可输入，仅显示作为参考。每次进入扫描界面时，数量会清零，代表当次扫描的条码数。
   • 总数 - 不可输入，仅显示作为参考。重新进入扫描界面时，数量保留，代表当天扫描的条码总数。第二天再进入扫描程序时，该数量会复位为0。
   • 扫描 - 光标会自动移至“扫描”的位置，按采集器键盘上的紫色“扫描键”，就可开始数据扫描。
3. 总结：光标自动会移至“扫描”的位置，直接按“扫描键”进行扫描即可完成本操作。

3.4 数据传输

数据传输其实就是启动RPC服务。

1. 进入扫描程序(“UFC exe”)之后，会看到5个功能选项，选择第四个选项“数据传输”，按“OK”键进入。
   参考：采集器怎样启动RPC服务？
2. 可以看到一些输入选择框：
   • 通讯端口 - 这里有红外接口、COM1、USB、COM1(u)、红外接口(u)，五种选择。一般我们会用到2种：如果使用的USB线，则选择为USB，如果使用的COM线，则选择为COM1(u)。
   • 速率 - 速率默认是115200，一般可以不用去设置，用默认即可。
3. 总结：上面2个步骤就绪以后，按“OK”键，会看到“uEasyFile Server已启动”的字样，即已经成功启动RPC服务。

3.5 参数设置

参数设置就是对采集器扫描程序的一些基本参数的设置。

1. 进入扫描程序(“UFC exe”)之后，会看到5个功能选项，选择第五个选项“参数设置”，按“OK”键进入。
   参考：参数设置里面的“编号”，“条码长度”分别输入什么？
2. 可以看到一些输入选择框：
   • 编号 - “编号”是指采集器的编号，如果二级经销商有多部采集器，可以为它们都编号，以便区别是哪台采集器扫描的数据。
   • 条码长度 - “条码长度”，默认为0，代表不限制扫描的条码的长度，但是这样会导致可能会误扫描到错误的条码，导致后续的上传不成功，所以建议大家如果事先知道要扫描的条码的长度，请设置对应的长度值。如古井的物流码为9位，则输入9按OK键即可。
3. 总结：上面2个步骤就绪以后，按“OK”键，就会设置成功。
